1. 產品的主要用途及適用范圍

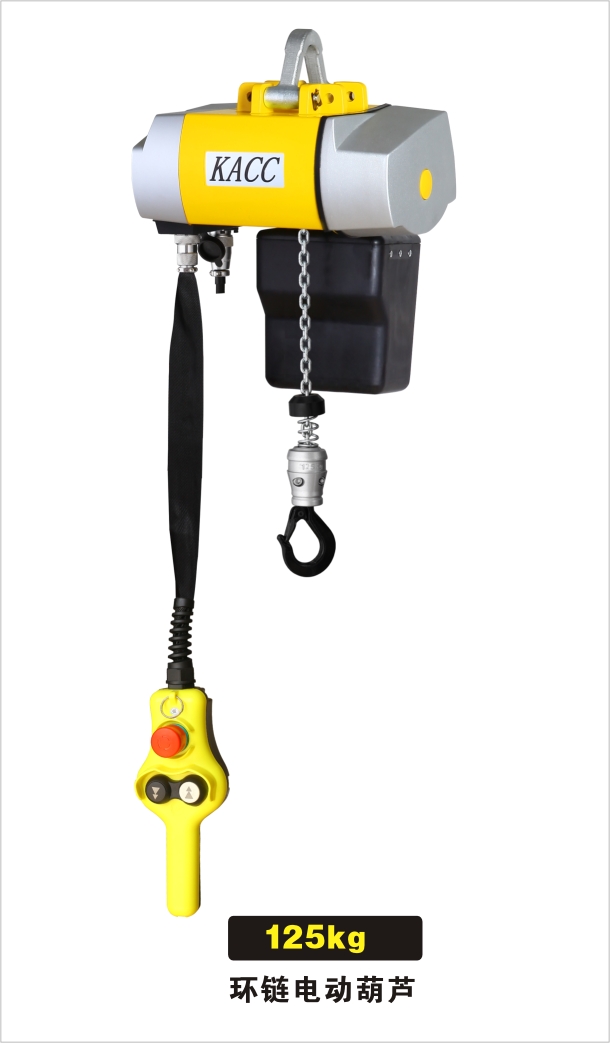

DCH環鏈電動葫蘆是一種輕小型起重設備。它結構非常緊湊、外殼采用高強度鋁合金材料、體積小巧、使用維修方便、整機8年免維護。即可安裝在單梁起重機上，也可安裝在工字鋼或H型鋼上，亦可（選用固定式）固定于承重結構上使用，并可與簡易龍門架配套或將電動葫蘆固定安裝作卷揚機起吊用。

2. 安全及工作環境條件

本產品的工作環境溫度為-20℃～+40℃,它不適用于在有爆炸危險、火災危險、充滿酸性或其它有腐蝕性氣體以及相對濕度大于85%的場所里工作。不允許用來載人。操作使用應嚴格按GB6067-1985《起重機械安全規程》執行。如在露天場所使用，應設置防護裝置，免受潮濕。

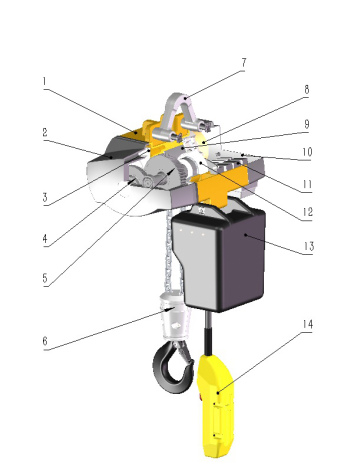

二．主要結構及工作原理

1. 主殼

2.齒輪外殼1

3.齒輪外殼2

4.機械超載限制器

5.齒輪組

6.吊鉤總成

7.掛鉤

8.制動器

9.雙速電機

10.電機外殼

11.電路控制板

12.導鏈器裝置

13.收鏈盒

14.手電門

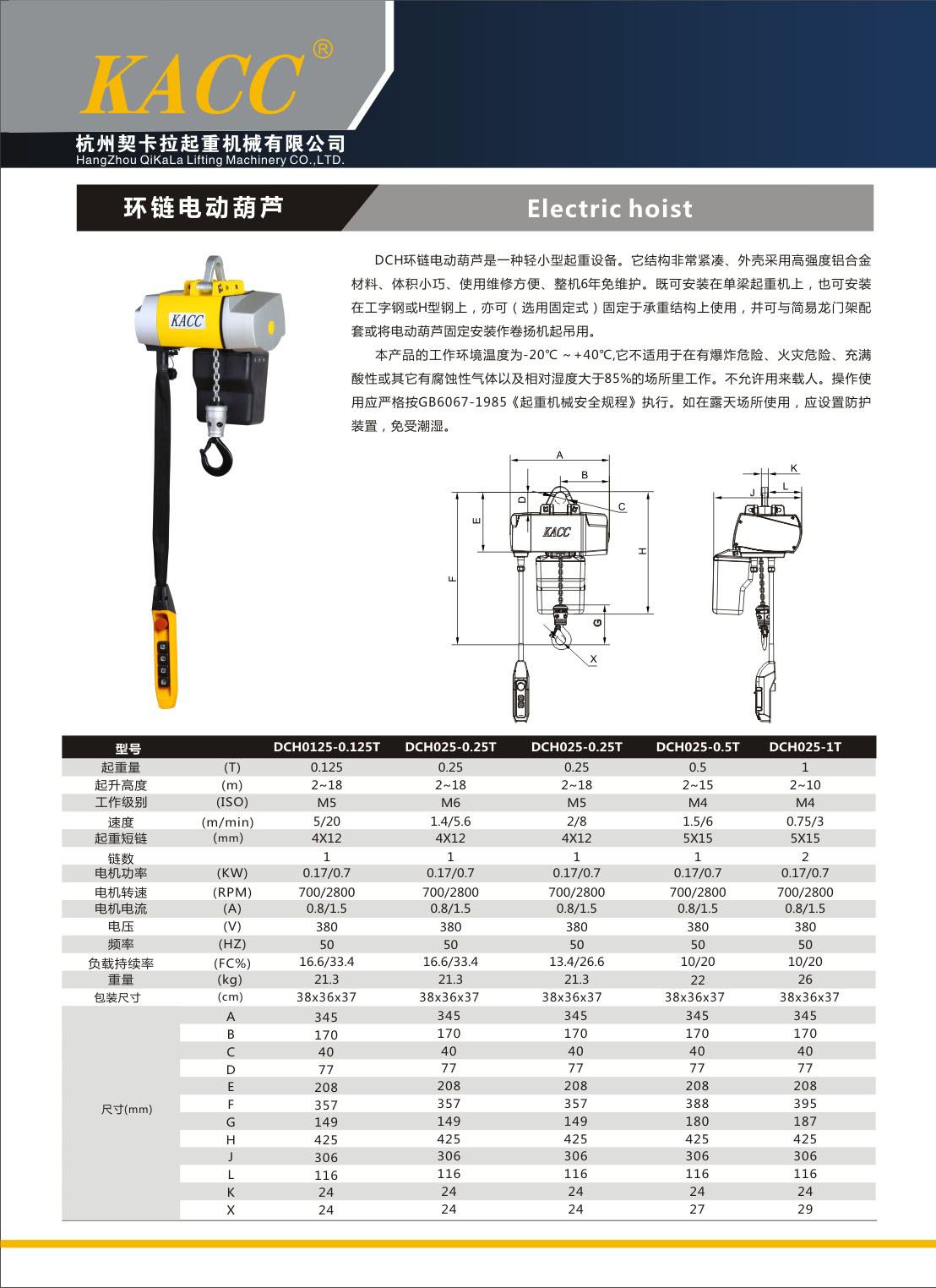

型號及參數

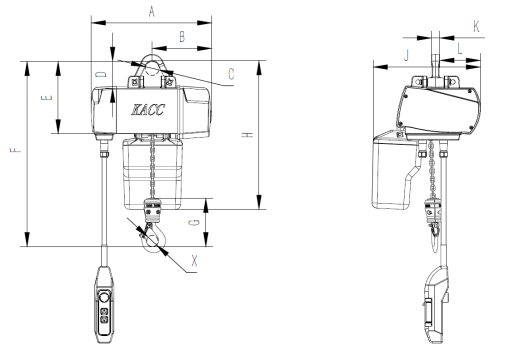

固定式外觀尺寸圖

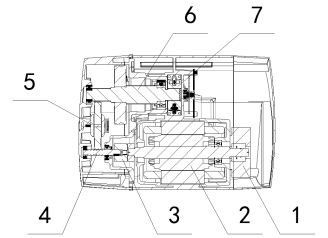

工作原理

零件名：1制動器；2電機；3梅花聯軸器；4齒輪組；5機械式起重量限制器；6輸出軸；7起重鏈輪制動器釋放；電機輸出轉矩；聯軸器傳動轉矩；齒輪組將轉矩增大；機械式起重量限制器對輸出轉矩進行限制；輸出軸輸出轉矩給鏈輪；鏈輪將轉矩轉成起重鏈的提升或下降。

檢查與試驗

1. 掛鉤固定點是否牢固。

2. 安裝地點的電源應能保證電機運轉時輸入電壓不低于額定電壓的90%(應注意防止電源電壓因電纜過長、截面過小，導致電壓降過大)。接通電源時請注意相序。

3.  電動葫蘆空載時接通電源進行正反轉試驗,檢查控制按鈕、上下限位微動等裝置，此時操縱線路應正確，運行方向應與按鈕指示方向一致，各機構工作應正常。

4. 起重環鏈如打結，要重新整理。

5. 使電動葫蘆空載開動，當吊鉤上升至最高位置時，鉤子碰擋鏈板，推動微動，切斷上升電路，吊鉤即停止上升。同樣，吊鉤下降至最低位置時應切斷下降電路，吊鉤停止下降。

6.以額定載荷開動起升，檢查運轉是否正常，下滑距離是否符合規定，減速器是否漏油。
